Vous êtes ingénieur structure et vous passez des heures sur des calculs répétitifs de murs de soutènement ? Et si vous pouviez vérifier la stabilité d'un mur poids selon l'Eurocode 7, avec un outil web intuitif et validé par la direction technique de Socotec ?
L'application EC7-Mur transforme le calcul de murs de soutènement en une expérience fluide et visuelle. Plus besoin de tableur Excel complexe ou de logiciel lourd : définissez votre géométrie, vos charges, et obtenez immédiatement les vérifications de stabilité externe et interne. Disponible sur l'App Store TriDyme.
Le Défi du Calcul de Murs de Soutènement
Le dimensionnement d'un mur de soutènement selon l'Eurocode 7 implique de nombreuses vérifications. Du côté de la stabilité externe (EQU/GEO), il faut s'assurer de la résistance au glissement à la base, vérifier l'excentrement de la résultante pour prévenir le renversement, et contrôler la contrainte sous la fondation pour garantir une capacité portante suffisante. La stabilité interne (STR) requiert quant à elle le calcul des armatures verticales du parement, des armatures longitudinales de la semelle (en face supérieure et inférieure), ainsi que du ferraillage de la bêche lorsqu'elle est présente.
Les Difficultés Classiques
Pour les bureaux d'études, ces calculs posent plusieurs problèmes. Les nombreux paramètres à gérer (géométrie, charges, sols, matériaux) augmentent significativement le risque d'erreur. La traçabilité reste limitée car il est difficile de documenter toutes les hypothèses de manière systématique. L'ajustement du dimensionnement passe par de multiples itérations d'essais-erreurs, et la maîtrise de l'Eurocode 7 ainsi que de la théorie de la poussée des terres représente un investissement en formation non négligeable.
EC7-Mur : Une Application Cloud Validée par Socotec
EC7-Mur est une application web développée par TriDyme pour simplifier radicalement le calcul de murs poids selon l'Eurocode 7. Les algorithmes de calcul ont été validés par la direction technique de Socotec, leader français du contrôle technique et de la gestion des risques dans la construction, apportant un gage de fiabilité et de conformité réglementaire reconnu par l'ensemble de la profession.
1. Interface Intuitive par Onglets
L'application organise le calcul en étapes logiques à travers plusieurs onglets dédiés.

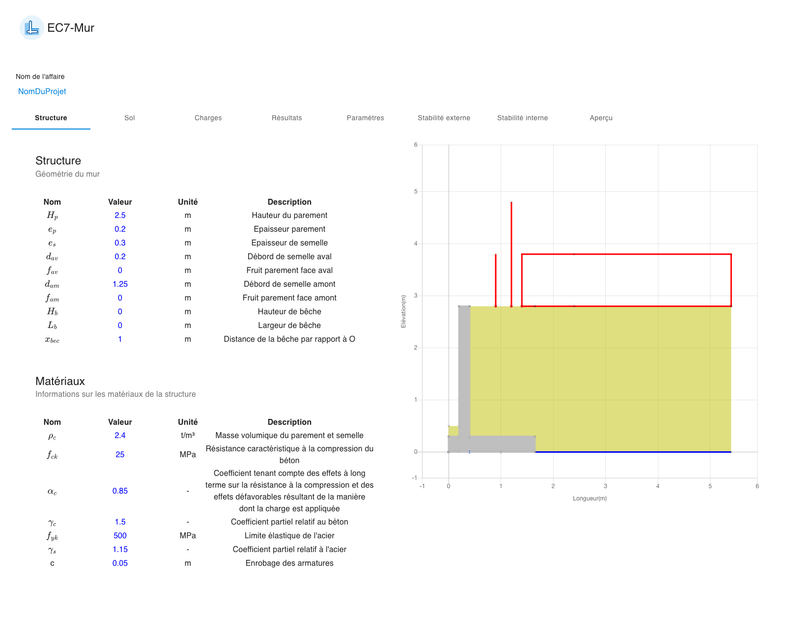

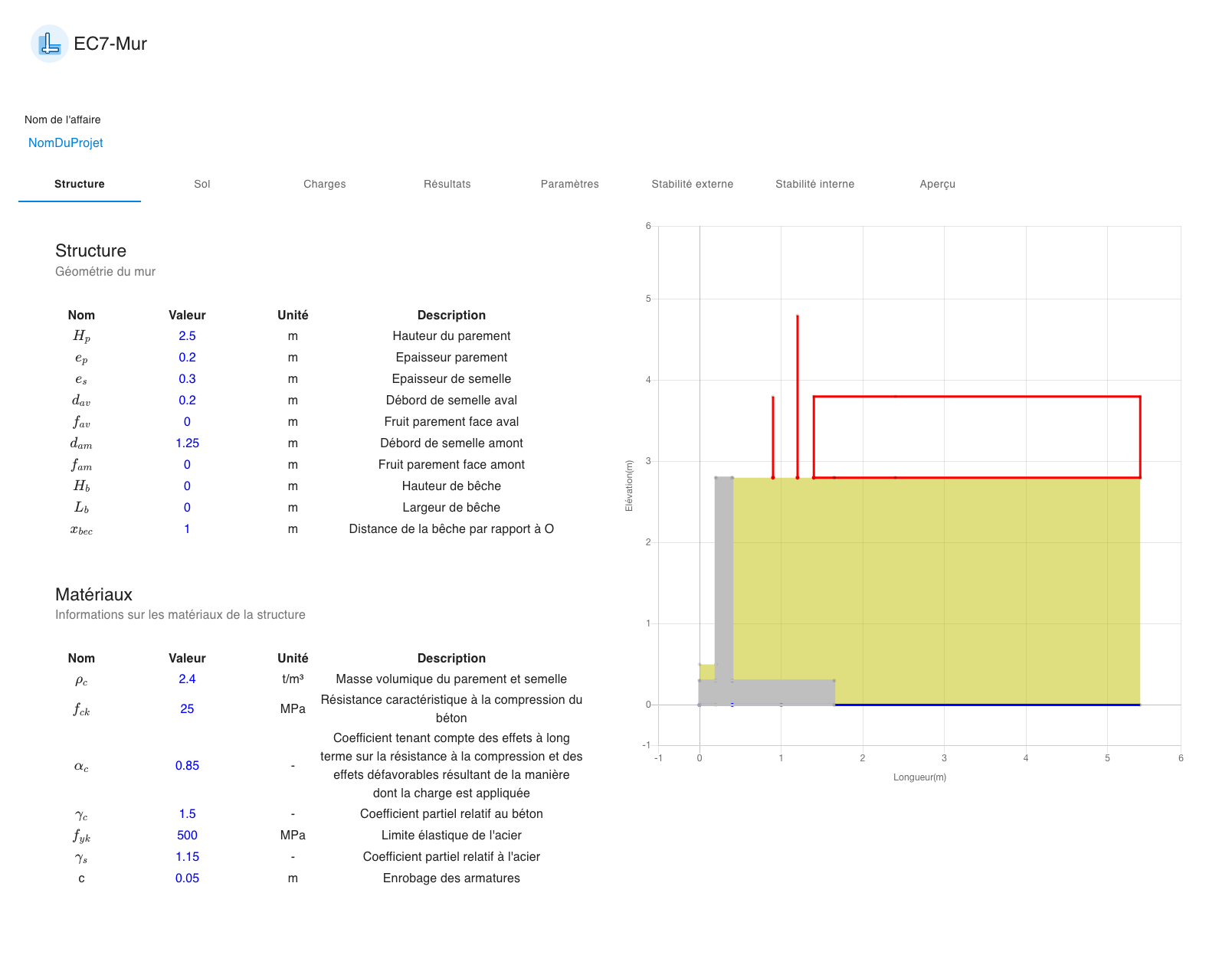

Structure
L'onglet Structure permet de définir la géométrie du mur en quelques clics. Vous renseignez les dimensions du parement (hauteur, épaisseur, fruit), de la semelle (épaisseur, débords amont et aval) et, si nécessaire, de la bêche (hauteur, largeur, position). Les caractéristiques des matériaux sont également saisies ici : masse volumique et résistance fck du béton, limite élastique fyk de l'acier.

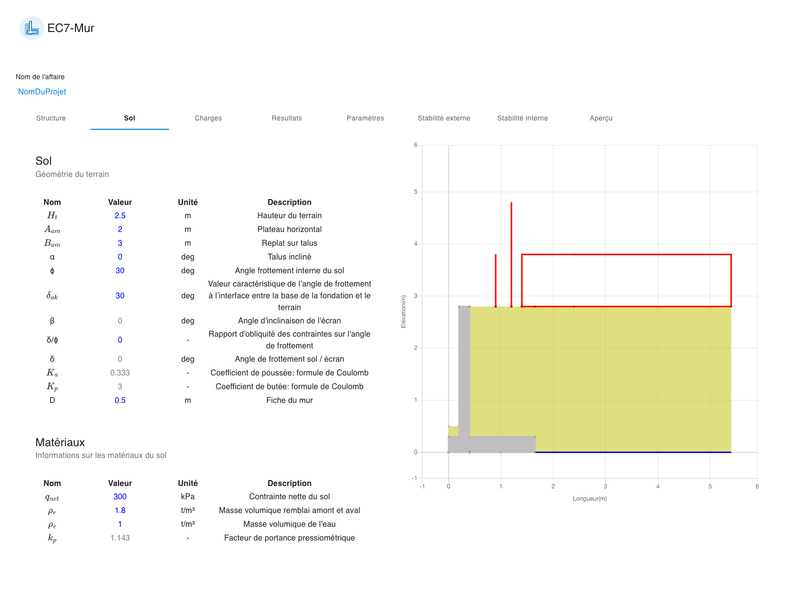

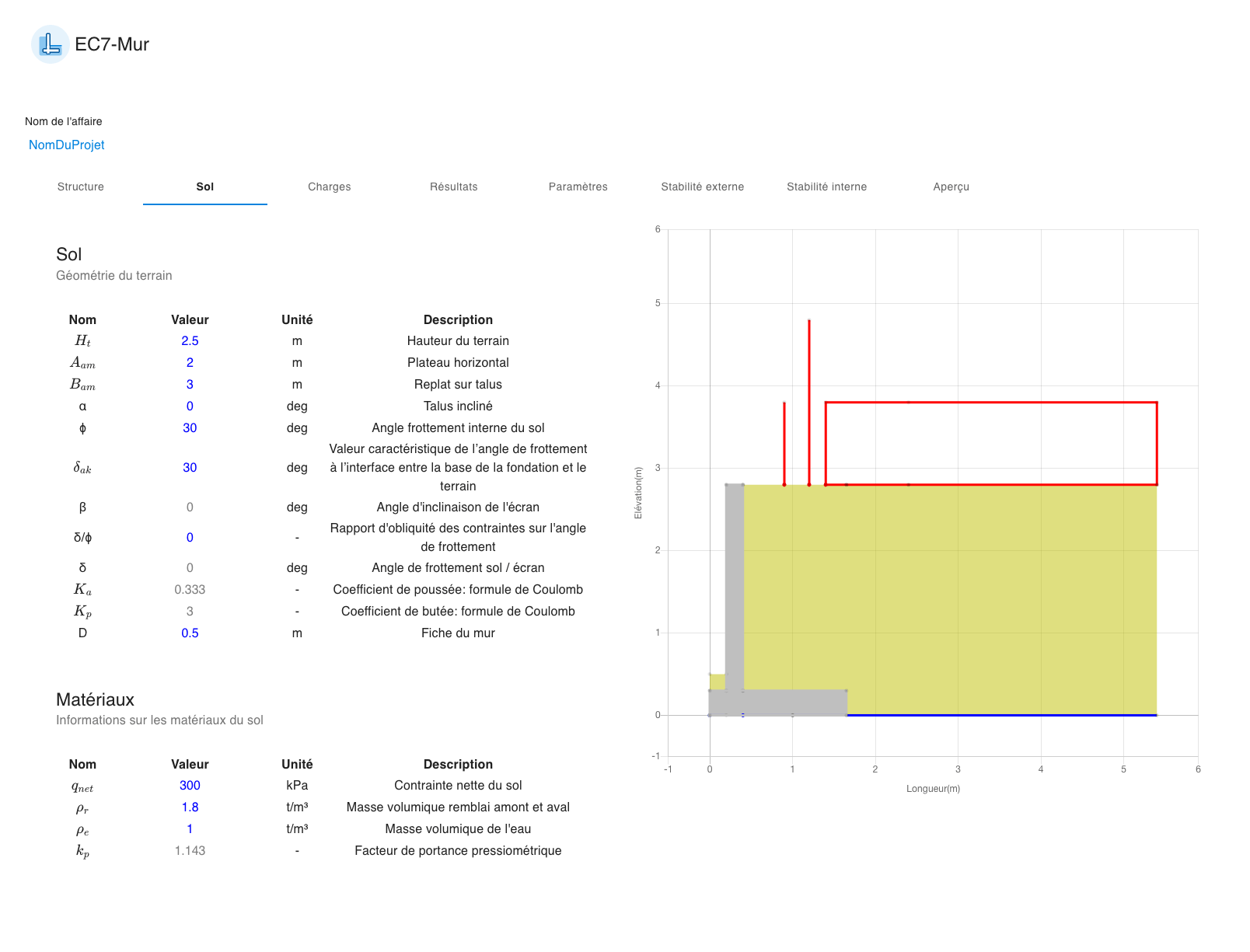

Sol
L'onglet Sol permet de caractériser le terrain et les remblais. Vous y définissez la géométrie du terrain (hauteur, plateau horizontal, replat, talus incliné) ainsi que les paramètres géotechniques : angle de frottement interne φ et angle de frottement sol/mur δ. Le coefficient de poussée Ka est calculé selon la formule de Coulomb ou de Rankine. Enfin, la capacité portante est définie par la contrainte nette du sol qnet et le coefficient de portance pressiométrique kp.

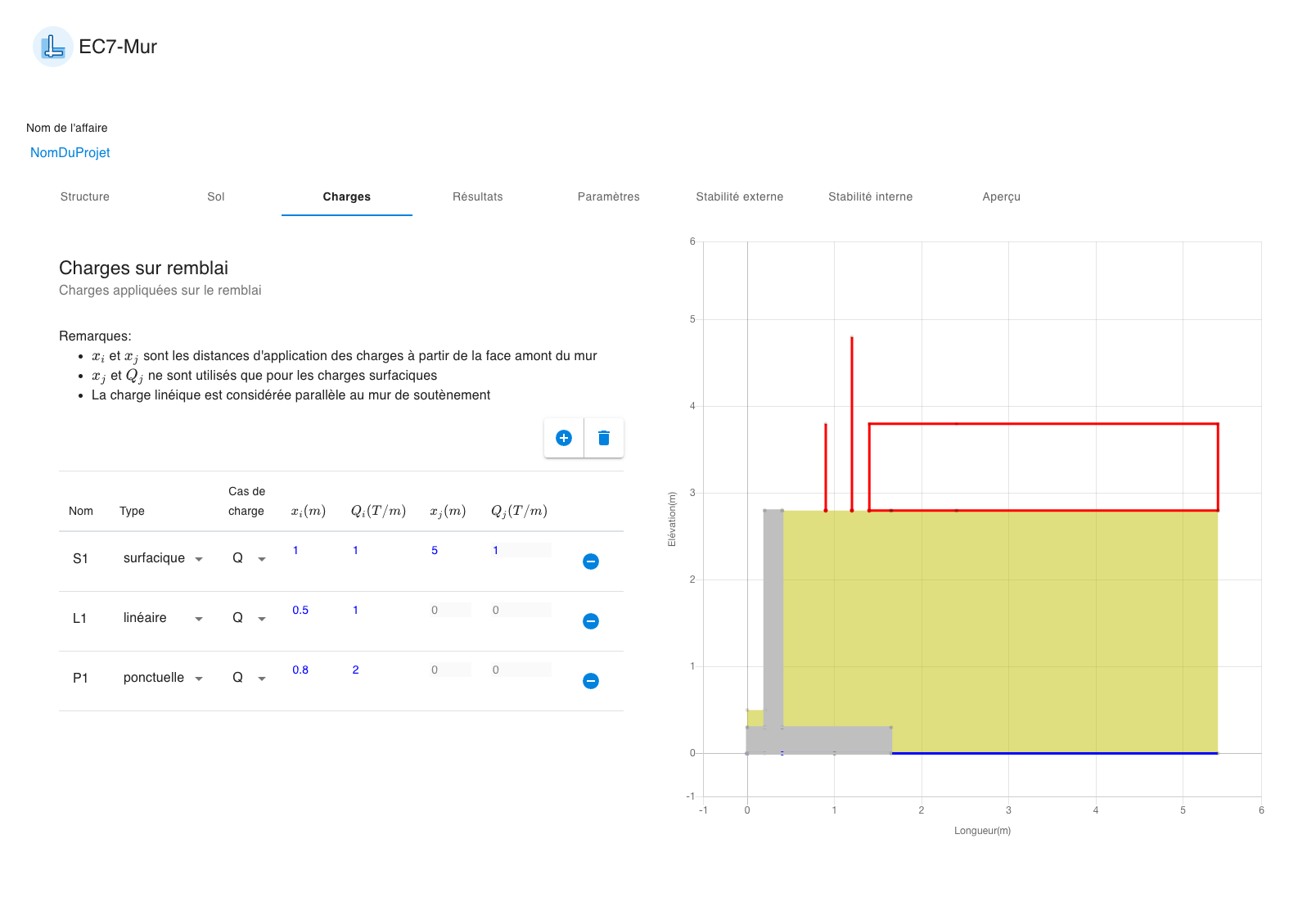

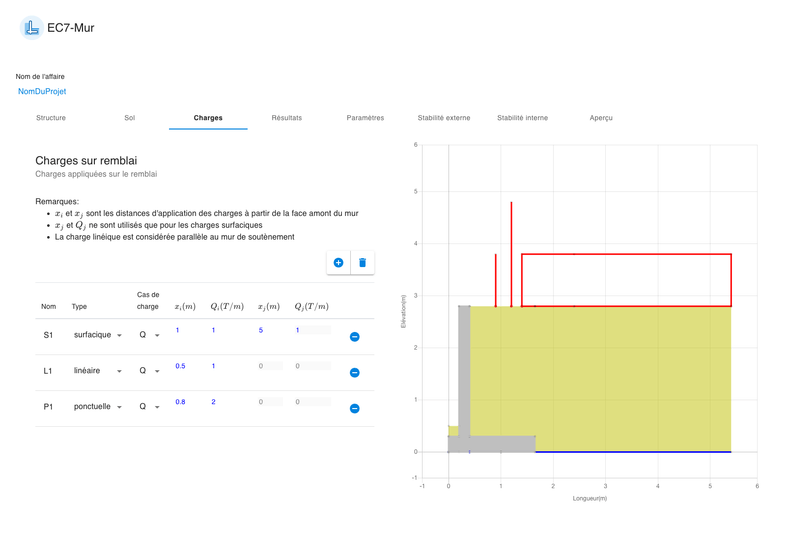

Charges
L'onglet Charges permet d'ajouter facilement les sollicitations sur le remblai : charges surfaciques réparties Q (en kN/m² ou T/m²), charges linéaires parallèles au mur (en kN/m ou T/m) ou charges ponctuelles concentrées (en kN ou T). Chaque charge est visualisée en temps réel sur le schéma du mur.
2. Calculs Automatiques Conformes EC7, Validés par Socotec
EC7-Mur effectue automatiquement tous les calculs selon l'Eurocode 7. L'ensemble des algorithmes a fait l'objet d'une validation par la direction technique de Socotec, garantissant la conformité des résultats aux normes en vigueur.
Stabilité Externe (EQU8/ELS7)
Pour le glissement, l'application calcule la composante horizontale Hd(T) et la résistance au glissement Rsd(T), puis détermine les coefficients de sécurité Sdmax et Sdlim. La vérification du renversement passe par le contrôle de l'excentrement maximal SextMax et du coefficient de sécurité associé Sextlim. Concernant la capacité portante (EQU16), le calcul porte sur la composante verticale Vd(T) et la capacité portante Vdlim, avec identification de la combinaison critique.
Stabilité Interne (STR - ELU)
Le ferraillage est calculé automatiquement : section d'acier minimale pour la bêche (si présente), section d'acier pour la fondation en face inférieure et en face supérieure. Un schéma d'armature numéroté accompagne les résultats pour faciliter la lecture de plan.
3. Visualisation Graphique en Temps Réel
Chaque modification de paramètre met à jour instantanément l'ensemble des représentations graphiques : le schéma du mur en coupe avec cotations, les charges affichées à leur position exacte, le diagramme de poussée Ka, et le schéma d'armature avec numérotation des sections d'acier. Cette visualisation immédiate permet de détecter rapidement les erreurs de saisie et d'optimiser le dimensionnement par itérations visuelles.

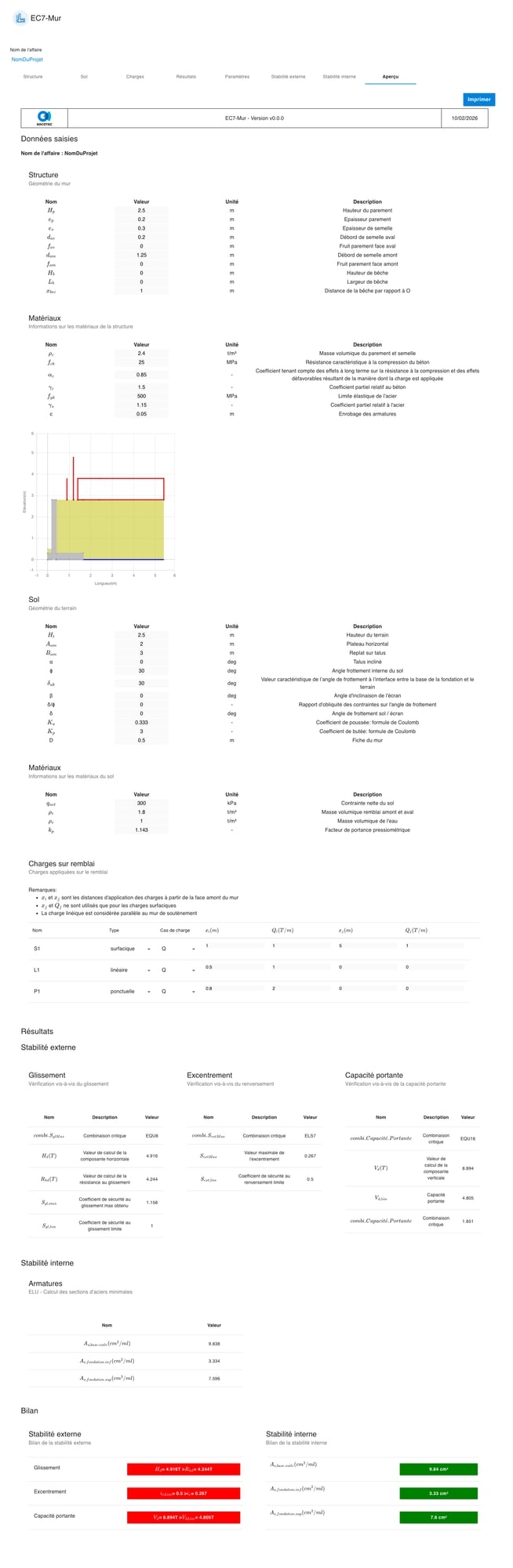

4. Aperçu Complet et Export
L'onglet Aperçu génère un récapitulatif exhaustif de votre note de calcul, comprenant l'ensemble des données saisies (structure, sol, charges, paramètres), le schéma coté du mur, et tous les résultats détaillés avec leurs coefficients de sécurité. Un bilan de conformité visuel indique clairement chaque vérification satisfaite (en vert) ou non satisfaite (en rouge, nécessitant un ajustement). Vous pouvez imprimer cet aperçu ou l'exporter pour l'intégrer à votre dossier d'exécution.
Pourquoi Utiliser EC7-Mur ?
Pour les Ingénieurs Structure
EC7-Mur offre une fiabilité validée par la direction technique de Socotec, leader du contrôle technique en France avec plus de 250 agréments et autorisations externes. Les algorithmes conformes à l'Eurocode 7 garantissent des résultats sur lesquels vous pouvez vous appuyer en toute confiance. L'ajustement instantané des paramètres permet des itérations rapides pour optimiser votre dimensionnement, tandis que l'aperçu exhaustif assure une traçabilité complète de toutes les hypothèses. La visualisation intuitive rend également l'outil pédagogique pour comprendre le comportement du mur.
Pour les Bureaux d'Études
L'outil permet une standardisation de la méthodologie sur l'ensemble de vos projets, avec l'assurance d'utiliser des algorithmes validés par un organisme de contrôle de référence. Son interface accessible facilite la formation, même pour les profils juniors, ce qui se traduit par une productivité accrue et une qualité constante des calculs.
Pour les Étudiants et Formateurs
EC7-Mur est un excellent support d'apprentissage interactif : il permet de comprendre l'impact de chaque paramètre en temps réel, de vérifier des calculs manuels et d'explorer rapidement différents scénarios. C'est un complément idéal pour illustrer concrètement la théorie de l'Eurocode 7 en cours.
Cas d'Usage Réels
Exemple 1 : Mur de Soutènement Routier
Contexte : Élargissement d'une route départementale avec un dénivelé de 2,5 m. Le mur présente un parement de 2,5 m de hauteur, un sol caractérisé par un angle de frottement φ = 30° et une contrainte nette qnet = 300 kPa, avec une charge surfacique de 10 kN/m² due au trafic routier. Les matériaux sont du béton C25/30 et de l'acier B500.
EC7-Mur fournit un coefficient de sécurité au glissement de 1.158, un coefficient au renversement de 0.5, et une capacité portante de 1.851 — toutes les vérifications sont satisfaites. Les sections d'acier sont calculées automatiquement.
Exemple 2 : Mur de Clôture avec Bêche
Contexte : Mur séparatif en limite de propriété sur un sol médiocre. Le parement mesure 2,0 m de haut, avec une bêche de 0,5 m. Le sol présente un angle de frottement φ = 25° et une contrainte nette qnet = 150 kPa, sans charges surfaciques. Les matériaux sont du béton C20/25 et de l'acier B500.
Grâce aux itérations rapides d'EC7-Mur, l'ingénieur a pu tester plusieurs largeurs de semelle, ajuster la hauteur de bêche, et obtenir le dimensionnement optimal en seulement 3 itérations.
Exemple 3 : Validation Pédagogique
Contexte : Un étudiant en génie civil souhaite vérifier son calcul manuel. Après avoir saisi les données de l'exercice dans EC7-Mur, il compare les résultats avec sa méthode de Coulomb et identifie une erreur dans son calcul du coefficient Ka. La visualisation graphique lui permet de comprendre immédiatement la source de l'écart, de corriger son approche et de valider ses résultats.
Fonctionnalités Avancées
Paramètres Personnalisables
L'onglet Paramètres permet d'ajuster les coefficients partiels selon votre contexte : coefficients γ EQU pour les situations d'équilibre limite, coefficients γ STR pour la résistance structurelle, et coefficients γ GEO pour la résistance géotechnique. Cette flexibilité permet l'adaptation à des normes nationales spécifiques ou à des projets particuliers.
Stabilité Externe et Interne Détaillées
Les onglets dédiés Stabilité externe et Stabilité interne offrent le détail complet des calculs intermédiaires, l'identification des combinaisons critiques et la visualisation des diagrammes d'efforts. Ces vues sont particulièrement utiles pour la vérification approfondie ou l'audit de calculs.
Architecture Technique
EC7-Mur est construit avec les technologies web modernes : une interface frontend réactive, un moteur de calcul avec algorithmes EC7 validés côté serveur, et des graphiques SVG interactifs pour la visualisation. L'application est hébergée sur la plateforme cloud TriDyme.
Vos données de projet restent privées. Les calculs sont effectués en temps réel sans stockage permanent, en conformité avec le RGPD.
Comment Utiliser EC7-Mur ?
Étape 1 : Accéder à l'Application
Rendez-vous sur l'App Store TriDyme. L'application fonctionne sur tous les navigateurs (Chrome, Firefox, Safari, Edge) et s'adapte au desktop, à la tablette et au mobile.
Étape 2 : Saisir Vos Données
Parcourez les onglets dans l'ordre : Structure (géométrie et matériaux du mur), Sol (paramètres géotechniques), Charges (charges sur remblai, si applicable) et Paramètres (ajustement des coefficients partiels, optionnel).

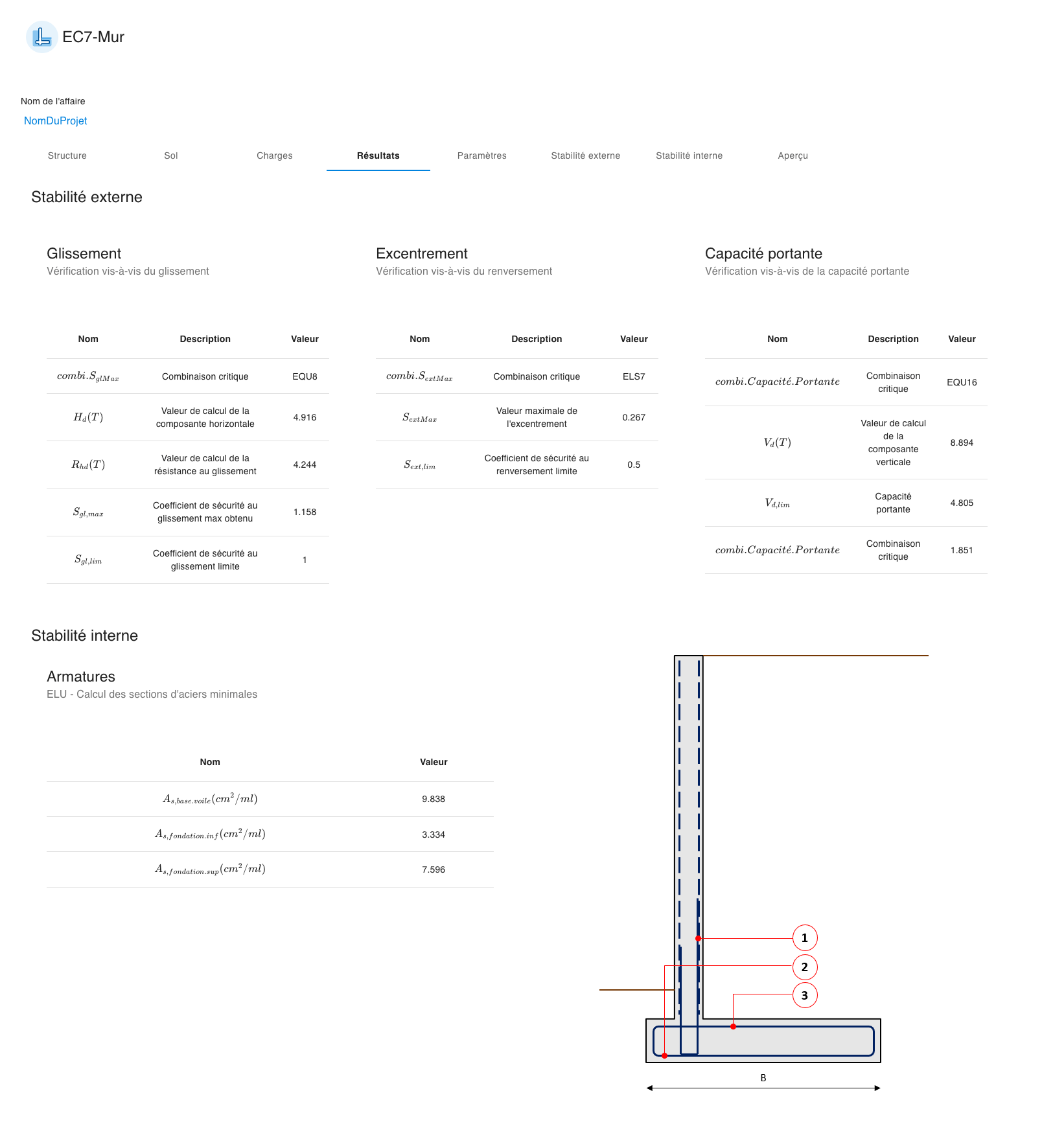

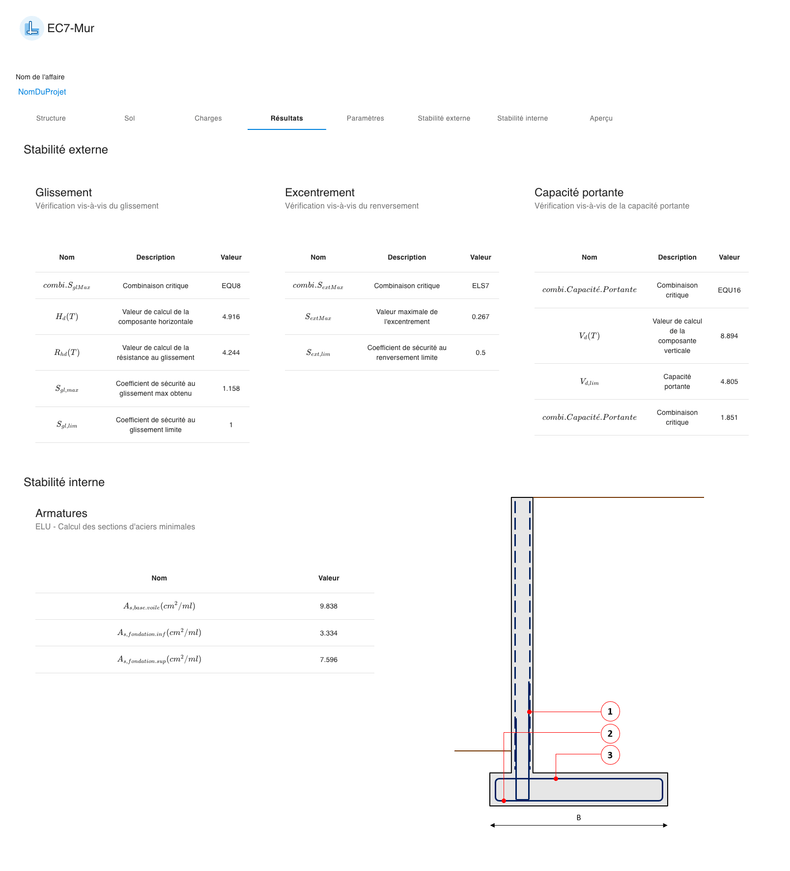

Étape 3 : Consulter les Résultats
L'onglet Résultats présente la synthèse de la stabilité externe et interne avec les coefficients de sécurité. Pour une analyse plus fine, les onglets Stabilité externe et Stabilité interne offrent respectivement le détail des vérifications EQU/GEO et du ferraillage STR.
Étape 4 : Générer le Récapitulatif
L'onglet Aperçu propose une vue complète de la note de calcul. Vous pouvez l'imprimer ou l'exporter en PDF via la fonction navigateur pour l'intégrer directement à votre dossier d'exécution.
Étape 5 : Optimiser si Nécessaire
Si une vérification échoue, ajustez vos paramètres : augmentez la largeur de semelle, ajoutez ou renforcez la bêche, ou modifiez l'épaisseur du parement. Le bilan se met à jour instantanément à chaque modification.
Comparaison : Méthode Manuelle vs EC7-Mur
| Aspect | Calcul Manuel / Excel | EC7-Mur |
|---|---|---|
| Risque d'erreur | Élevé (nombreuses formules) | Minimal (validé EC7 + Socotec) |
| Validation | Auto-vérification | Algorithmes validés par Socotec |
| Visualisation | Schéma séparé (AutoCAD) | Intégrée et interactive |
| Itérations | Fastidieuses | Instantanées |
| Traçabilité | Dépend de la rigueur | Automatique (aperçu) |
| Courbe d'apprentissage | Longue (maîtrise EC7) | Courte (interface intuitive) |
L'Écosystème TriDyme : Au-Delà d'EC7-Mur
EC7-Mur fait partie d'une famille d'applications cloud pour l'ingénierie. La plateforme propose notamment EC2 Beam Calculator pour le calcul de poutres béton selon l'Eurocode 2, EC3 Steel Calculator pour le dimensionnement de profilés métalliques selon l'Eurocode 3, Thermal Analysis Engine pour la simulation thermique selon la RT 2012/RE 2020, et Material Quantity Takeoff pour l'extraction automatique de quantitatifs depuis des plans.
Vision TriDyme : L'App Store de la Construction
TriDyme construit la première marketplace d'applications cloud pour le BTP. Pour les utilisateurs, c'est un accès unifié à des outils spécialisés via un système de tokens. Pour les développeurs, c'est l'opportunité de publier leurs algorithmes et de monétiser leur expertise avec 80% des revenus reversés.
Découvrez la plateforme complète : https://www.tridyme.com
Support et Communauté
Pour toute question, consultez la documentation sur tridyme.com/docs, contactez le support technique à contact@tridyme.com, ou rejoignez la communauté Discord sur discord.gg/tridyme.
EC7-Mur est en constante amélioration. Vos retours sont précieux : utilisez le formulaire de feedback intégré dans l'application ou écrivez-nous directement.
Vous Développez des Outils de Calcul ?
Rejoignez la marketplace TriDyme et transformez votre expertise en revenus. Publiez vos applications de calcul sur la plateforme et conservez 100% de la propriété de votre code tout en gagnant 80% des revenus générés.
En savoir plus : https://www.tridyme.com/contact/
Conclusion
EC7-Mur illustre parfaitement la vision de TriDyme : rendre l'ingénierie plus productive grâce à des outils cloud intelligents et accessibles. Conforme à l'Eurocode 7 avec des algorithmes validés par la direction technique de Socotec, doté d'une interface intuitive et d'une visualisation en temps réel, l'outil offre une traçabilité complète via un aperçu exhaustif exportable et des itérations faciles pour optimiser rapidement le dimensionnement.
Prochaines Étapes
- Testez EC7-Mur : App Store TriDyme
- Partagez avec vos collègues : Faites découvrir l'outil à toute votre équipe
- Donnez votre avis : Aidez-nous à améliorer l'outil
- Rejoignez la communauté TriDyme : discord.gg/tridyme
EC7-Mur : Le calcul de murs de soutènement simplifié, conforme Eurocode 7, validé par Socotec.
Essayez maintenant : App Store TriDyme
Contact : contact@tridyme.com
Communauté : discord.gg/tridyme
Article publié par l'équipe TriDyme - Février 2026 Pour en savoir plus sur la plateforme TriDyme et découvrir nos autres applications, visitez www.tridyme.com
